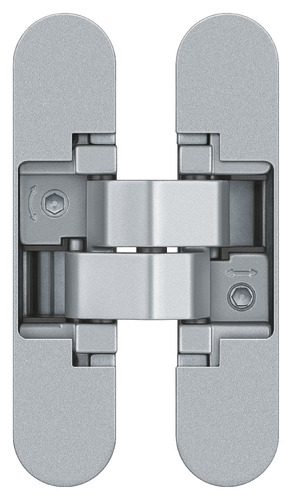

AN 170 3D
für ungefälzte Wohnraumtüren mit 21 mm reduzierter Rahmenfräsung bis 60 kg
Produktmerkmale
Technische Daten
Belastungswert
60,0 kg
Gesamtlänge
110,0 mm
Breite (Flügelteil)
24,0 mm
Breite (Rahmenteil)
24,0 mm
Fräserdurchmesser
16,0 mm
Anlaufringdurchmesser
27,0 mm
Öffnungswinkel
180°
Verwendbar für
Flügelausführung
Holz
Falzausführung
ungefälzt
Rahmenausführung
Aluminiumzarge, Blendrahmen, Blockzarge, Futterzarge
Hinweis
Artikelausführung
![Rustic Umber (AN 012)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_RUSTIC_UMBER.jpg)
Rustic Umber (AN 012)
![Rustic Umber (AN 012)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_RUSTIC_UMBER.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707368
* Modellabbildungen und Oberflächen ähnlich
![Satin Chrome (AN 014)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_SATIN_CHROME.jpg)
Satin Chrome (AN 014)
![Satin Chrome (AN 014)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_SATIN_CHROME.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707375
* Modellabbildungen und Oberflächen ähnlich
![Bronze hell (AN 016)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BRONZE_LIGHT.jpg)
Bronze hell (AN 016)
![Bronze hell (AN 016)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BRONZE_LIGHT.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707399
* Modellabbildungen und Oberflächen ähnlich
![Schwarz (AN 018)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BLACK.jpg)
Schwarz (AN 018)
![Schwarz (AN 018)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BLACK.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707412
* Modellabbildungen und Oberflächen ähnlich
![Bronze antik (AN 035)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BRONZE_ANTIQUE.jpg)
Bronze antik (AN 035)
![Bronze antik (AN 035)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BRONZE_ANTIQUE.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707429
* Modellabbildungen und Oberflächen ähnlich
![aluminium verchromt (AN 036)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_ALUMINIUM_CHROME.jpg)
aluminium verchromt (AN 036)
![aluminium verchromt (AN 036)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_ALUMINIUM_CHROME.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707436
* Modellabbildungen und Oberflächen ähnlich
![poliert vermessingt (AN 037)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_POLISHED_BRASS.jpg)
poliert vermessingt (AN 037)
![poliert vermessingt (AN 037)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_POLISHED_BRASS.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707443
* Modellabbildungen und Oberflächen ähnlich
![poliert verchromt (AN 039)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_POLISHED_CHROME.jpg)
poliert verchromt (AN 039)
![poliert verchromt (AN 039)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_POLISHED_CHROME.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707450
* Modellabbildungen und Oberflächen ähnlich
![Satin Nickel (AN 044)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_SATIN_NICKEL.jpg)
Satin Nickel (AN 044)
![Satin Nickel (AN 044)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_SATIN_NICKEL.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707467
* Modellabbildungen und Oberflächen ähnlich
![RAL 9016 Verkehrsweiß (AN 049)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_WHITE_RAL9016.jpg)
RAL 9016 Verkehrsweiß (AN 049)
![RAL 9016 Verkehrsweiß (AN 049)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_WHITE_RAL9016.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608707474
* Modellabbildungen und Oberflächen ähnlich
![Anthrazit (AN 050)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_ANTHRACITE.jpg)
Anthrazit (AN 050)
![Anthrazit (AN 050)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_ANTHRACITE.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608709096
* Modellabbildungen und Oberflächen ähnlich
![Bronze mittel (AN 051)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BRONZE_MEDIUM.jpg)
Bronze mittel (AN 051)
![Bronze mittel (AN 051)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_BRONZE_MEDIUM.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608709102
* Modellabbildungen und Oberflächen ähnlich
![Kupfer (AN 052)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_COPPER.jpg)
Kupfer (AN 052)
![Kupfer (AN 052)](https://pim-sandboxapi-productselector.simonswerk.com/storage/fileadmin/user_upload/AT_Surface_Image/ANSELMI/AN_160_3D_COPPER.jpg)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608709119
