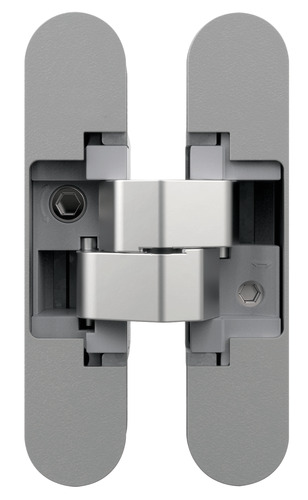

AN 150 3D ALU
für ungefälzte Wohnraumtüren mit Aluminiumrahmen und auf 21 mm reduzierte Frästiefe bis 40 kg
Produktmerkmale
Technische Daten
Belastungswert
40,0 kg
Gesamtlänge
110,0 mm
Breite (Flügelteil)
24,0 mm
Breite (Rahmenteil)
24,0 mm
Fräserdurchmesser
16,0 mm
Anlaufringdurchmesser
27,0 mm
Öffnungswinkel
+ 180°
Verwendbar für
Flügelausführung
Holz
Falzausführung
ungefälzt
Rahmenausführung
Aluminiumzarge, Blendrahmen, Blockzarge, Futterzarge
Hinweis
Prüfzeichen
UL-ZertifizierungArtikelausführung
Satin Chrome (AN 014)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606382845
* Modellabbildungen und Oberflächen ähnlich
Schwarz (AN 018)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606382883
* Modellabbildungen und Oberflächen ähnlich
Bronze antik (AN 035)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606382890
* Modellabbildungen und Oberflächen ähnlich
aluminium verchromt (AN 036)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606382906
* Modellabbildungen und Oberflächen ähnlich
poliert vermessingt (AN 037)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606382913
* Modellabbildungen und Oberflächen ähnlich
poliert verchromt (AN 039)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606383019
* Modellabbildungen und Oberflächen ähnlich
Satin Nickel (AN 044)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606383026
* Modellabbildungen und Oberflächen ähnlich
RAL 9016 Verkehrsweiß (AN 049)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8059606383033
* Modellabbildungen und Oberflächen ähnlich
