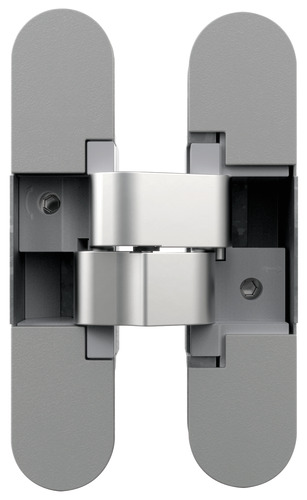

AN 141 3D FVZ 12/38
für ungefälzte 38 mm starke Wohnraumtüren mit 12 mm versetztem Zargenspiegel bis 40 kg
Produktmerkmale
Technische Daten
Belastungswert
40,0 kg
Gesamtlänge
130,0 mm
Breite (Flügelteil)
30,0 mm
Breite (Rahmenteil)
28,0 mm
Fräserdurchmesser
16,0 mm
Anlaufringdurchmesser
27,0 mm
Öffnungswinkel
+ 180°
Verwendbar für
Flügelausführung
Holz
Falzausführung
ungefälzt
Rahmenausführung
Aluminiumzarge, Blendrahmen, Blockzarge, Futterzarge
Hinweis
Artikelausführung
Satin Chrome (AN 014)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702417
* Modellabbildungen und Oberflächen ähnlich
Schwarz (AN 018)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702431
* Modellabbildungen und Oberflächen ähnlich
Bronze antik (AN 035)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702646
* Modellabbildungen und Oberflächen ähnlich
aluminium verchromt (AN 036)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702462
* Modellabbildungen und Oberflächen ähnlich
poliert vermessingt (AN 037)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702479
* Modellabbildungen und Oberflächen ähnlich
poliert verchromt (AN 039)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702486
* Modellabbildungen und Oberflächen ähnlich
Satin Nickel (AN 044)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702448
* Modellabbildungen und Oberflächen ähnlich
RAL 9016 Verkehrsweiß (AN 049)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
8054608702455
* Modellabbildungen und Oberflächen ähnlich
